Elektrotechnik - Kondensator

1.1 Kapazität C eines Plattenkondensators


C = Q/U

(Q...elektrische Ladung, U...Spannung)

Einheit: As/V = F (Farad)


C = ε ? A/d = ε0 ? εr ? A/d

(A...Plattenfläche, d...Plattenabstand, ε0...absolute Dielektrizitätskonstante (8,85 ? 10-12 As/Vm), εr...Dielektrikum (materialabhängig) )


1.2 Kapazität C eines Zylinderkondensators


C = (2p ? ε ? l)/ln(ra/ri)

(l...Zylinderlänge, ri...Innenradius, ra...Außenradius)

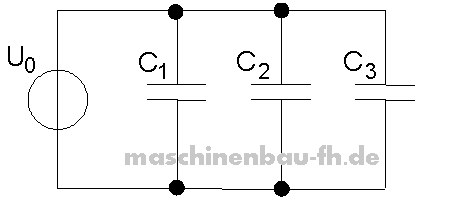

2.1 Parallelschaltung von Kondensatoren



Cges = C1 + C2 + C3

Qges = Q1 + Q2 + Q3

U1 = U2 = U3

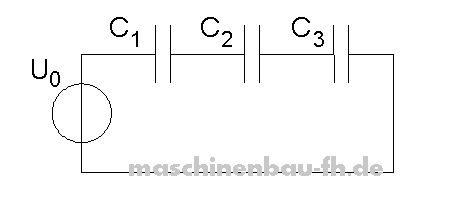

2.2 Reihenschaltung von Kondensatoren


Cges = 1/(1/C1 + 1/C2 + 1/C3)

U0 = U1 + U2 + U3

Q1 = Q2 = Q3
